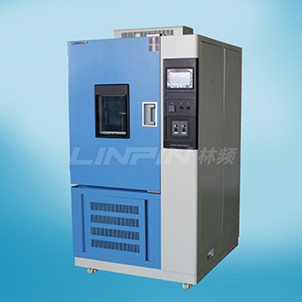

臭氧試驗箱里面是密閉的無直接光照的(除間歇使用的照明燈外)，可安置試樣進行老化試驗的空間，容積不小于0.1m3，能恒定控制試驗溫差±2℃，臭氧老化箱內壁、導管和安裝試樣的夾具等裝置，應使用不易被腐蝕，或不易分解臭氧和影響臭氧濃度的材料制成。箱門可設一個透明窗口，用以觀測箱內試樣的表面變化。




　　臭氧試驗箱的臭氧消毒機能夠選用以下任一種設備產生臭氧：A：紫外線燈B：無音氣體放電管(注：賽帆企業如今用的是B型產生型)當選用無音氣體放電管時，以便防止造成碳?xì)浠衔?，好?yīng)用co2。含活性氧的co2或氣體能用氣體稀釋液做到所規定的濃度值。用于造成臭氧或稀釋液用的氣體，先要根據活性碳清潔，并使其不帶有影響臭氧濃度或臭氧測量的空氣污染物，從產生器出去的含臭氧的氣體須歷經一個換熱器，將其調整的實驗所要求的溫度后才鍵入試驗箱內。(注：測量臭氧濃度的經典方式，可參考GB7762的附則A)



　　臭氧試驗箱的動態拉伸裝置：



　　動態拉伸裝置由固定部件的往復運動部件組成。應用不易被臭氧腐蝕或分解臭氧的材料制造。兩部分均裝有試樣夾具，每個試樣的一端夾緊在固定夾具上，另一端則夾昆在往復動動夾具上，行程應從上下兩夾具之間試樣拉伸變形為零的小間距開始，直至達到規定的大拉伸變形時的大間距為止。



　　往復運動部件的運動應為直線運動，且在各對夾具的共同中心線的方向上下進行，在整個運動過程中，上下兩層夾具的對應平面，應保持相互平行。通過機械裝置使每層夾具的平面繞同一中心軸作水平勻速的旋轉，其轉速每分鐘約兩周。帶動往復部件的偏心輪由一規定拉伸頻率的恒速電動機驅動。
